Mouse2Retro

Pour en finir de chercher la souris Thomson, Amiga, Atari ST, Apple II, Macintosh (512/plus) qui fonctionne.

Mise à jour d'un projet fonctionnel que j'avais réalisé en 2014.
Ouah déjà 8 ans (nous sommes en 2022) !!!

Donc j'ai réalisé un PCB pour y intégrer tout ce qu'il faut pour réaliser cet adaptateur de souris PS/2 pour Thomson/Amiga/ST, et AppleII/Macintosh, le plus simplement du monde.

Je précise qu'à l'époque j'avais opté pour la solution PS/2 pour son côté économique.
Bien qu'il soit possible de faire la même chose en USB avec aussi un Arduino mais il faut rajouter le cout du shield USB qui reste encore trop cher pour ce type de bricolage.
Sinon il faudrait développer une autre solution à base de PIC 18Fxxx ou CHxxx pour passer à l'USB.
Rien d'impossible mais je n'ai pas assez de temps pour tous mes projets, alors je vais au plus simple et la solution de reprendre un de mes projets existants était évidente....

On trouve encore facilement des souris neuves au standard PS/2 sur Amazon notamment.

J'ai d'ailleurs refait des tests avec des souris neuves et cette souris optique fonctionne très bien avec mon interface , voire ci-contre.

Et toutes les souris PS/2 anciennes que j'ai testées fonctionnent avec cette interface que ça soit à boule ou laser.

D'autres souris PS/2 récentes ne fonctionnant pas avec cette interface :

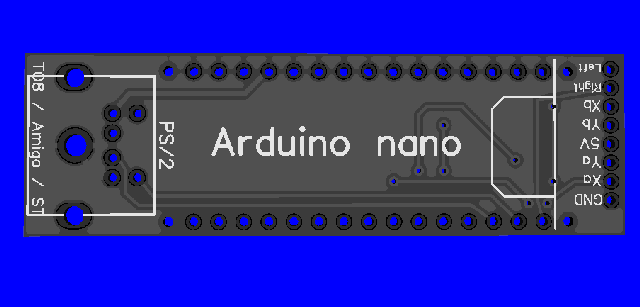

Version Thomson / Atari / Amiga

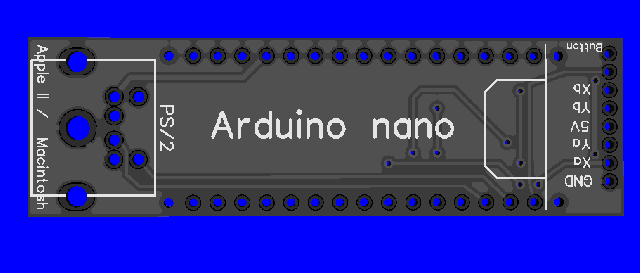

Version Apple II / Macintosh

Thomson / Atari / Amiga (port DB-9 female)

Apple II / Macintosh (port DB-9 male)

Commençons par la liste des fournitures nécessaires à la réalisation de ce projet:

PCB Mouse2Retro (me contacter)
Arduino NANO 5V 16Mhz
2 résistances (version Apple/Macintosh)
PS/2 socket PCB (à souder)
Pin header mâle
DB9 extension câble
PS/2 mouse

Montage :

1) Soudez les 2 résistances sous le PCB (version Apple uniquement).

2) Soudez l'arduino nano sur le PCB à l'aide de pin header.

3) Soudez le connecter PS/2.

4) Soudez les fils de la rallonge DB/9 sur le PCB en vous aidant des tableaux (#MouseConnections).

Le résultat final.

Pour terminer le montage vous pouvez soit mettre une gaine thermo, du scotch ou l'enfermer dans un petit boitier plastique.

L'adaptation du boitier plastique, oui c'est une découpe un peu grossière, avec une lime on peut égaliser ;)

J'ai aussi réalisé une version compacte.
Toujours en kit adaptable selon la machine.

HOW TO USE:
- Connecter l'adaptateur sur le port de l'ordinateur.

- Connecter la souris PS/2 sur l'adaptateur.

- Allumer l'ordinateur (on peut aussi brancher à chaud l'interface au cas où).

- La souris est active et reconnue par l'ordinateur.
